斗式提升机

斗式提升机

厂家直销丨发货迅速

在线咨询 客服

服务热线:0371-67772727

立即拨打

斗式提升机产品介绍

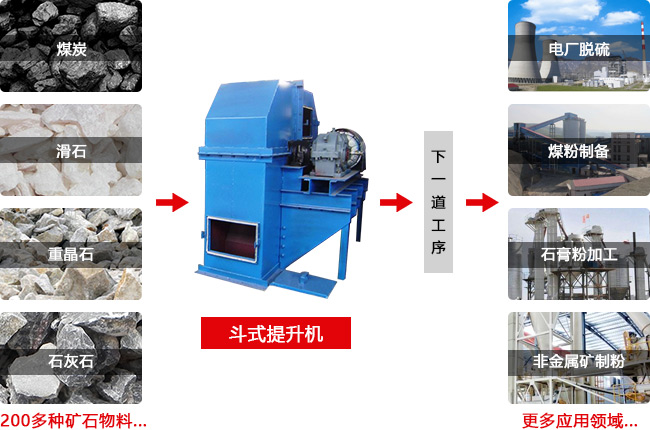

斗式提升机是一款将物料从低处往高处提升,方便后续加工的设备

斗式提升机是一款将物料从低处往高处提升,方便后续加工的设备

斗式提升机输送量大,提示高度高,适用于从低处往高处提升,供应物料通过振动台投入料斗后机器自动连续运转向上运送,并且根据传送量可调节传送速度,并随需选择提升高度。斗式提升机分为TD、TH两种型号,其中,TH型斗式提升机引用了美国康宁公司的先进技术是TD型斗式提升机的更新换代产品,它的主要性能参数或参照采用了国际标准和国外先进标准,其主要特点是:增加规格及料斗形式,提高料斗运行速度及输送量,加大提升高度,从而扩大使用范围,可以满足建材、机械、化工、电力、粮食、轻工等部门多种物料的输送要求。

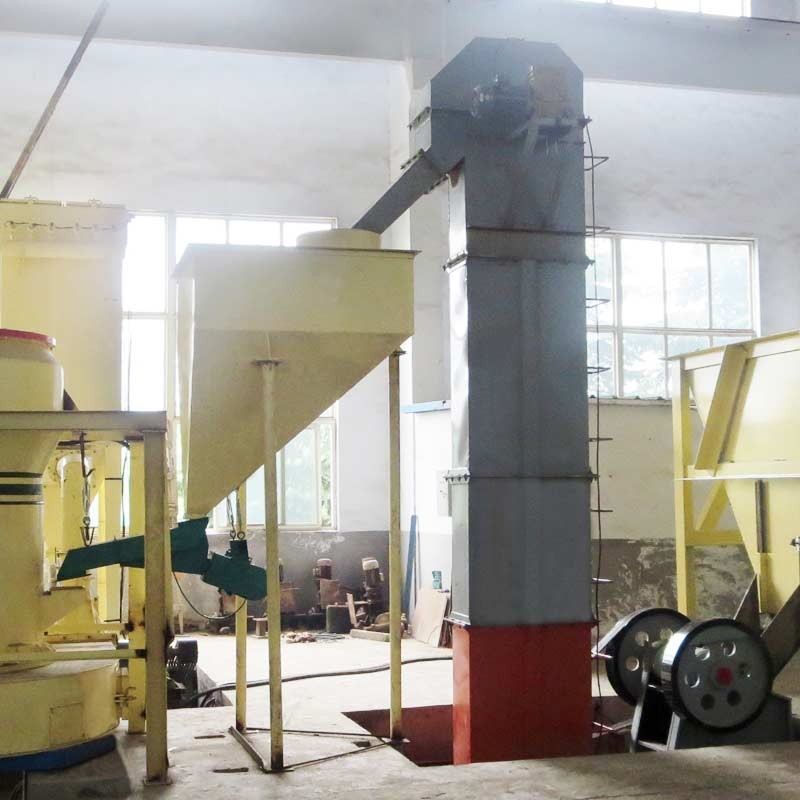

斗式提升机图片

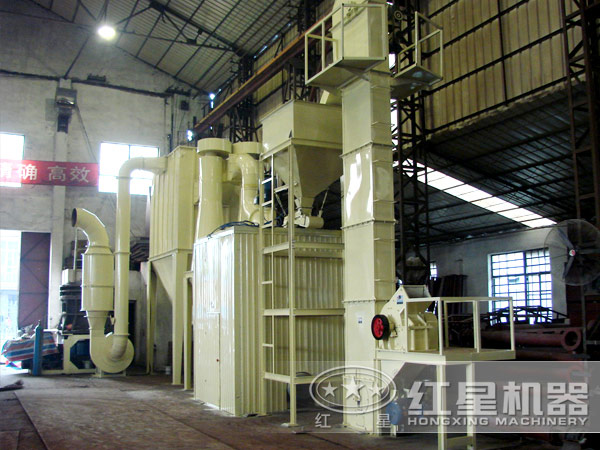

应用于三环中速微粉磨生产中的斗式提升机

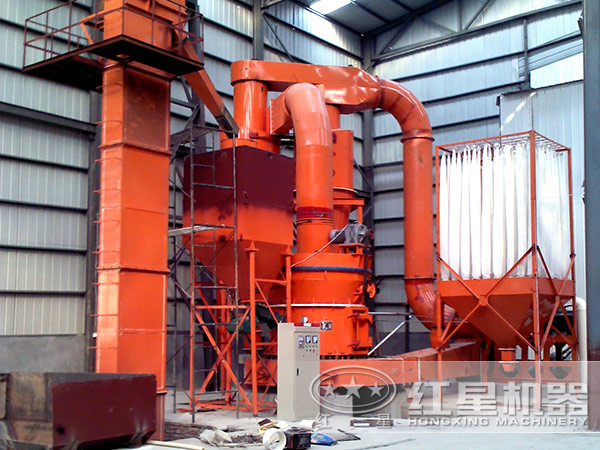

应用于普通磨粉生产线的斗式提升机

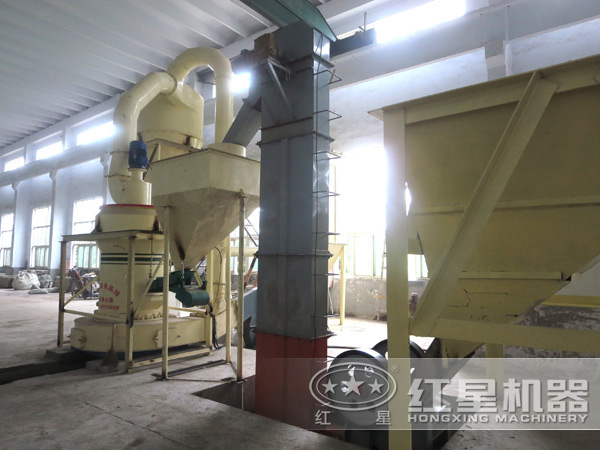

斗式提升机设备

专业定制     在线咨询

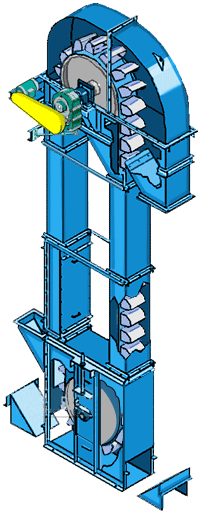

斗式提升机结构

斗式提升机的主要结构组成包括料斗、外壳、机身和下部,其中料斗一般可分为深斗、浅斗、 三角斗,深斗适合松散物料的提升,浅斗适合粘性较大的物料,三角斗适合比重大且成块状的物料输送,整个料斗固定于牵引链上;设备外壳内装有传动装置和止动器;设备机身形态为薄钢板焊成方形壳,装有跑偏报警器,用来提醒员工物料的进料是否进对了;斗式提升机下部采用重锤张紧装置,并且加螺栓调整,实现自动张紧,用于能保持恒定的张紧力,另一方面设备的皮带出现伸长时能够自动调节,避免出现皮带打滑的现象产生,与此同时,料斗遇到偶然因素引起卡壳时有一定的缓冲,有利于保护斗式提升机的下部轴等部件。

斗式提升机

斗式提升机的维护

(1)空负荷下起动,停车前不供料,待卸料完毕后停车。

(2)使用单位应根据提升机的使用条件规定检修周期。

(3)下部区段的拉紧装置应调整适宜,以保证链条具有正常的工作张紧力,但不宜过紧。

(4)如上部卸料有返料现象,应调整卸料口的滑板,使其滑板边缘和料斗边缘,保持适当间隙。

(5)如底部积料堵塞应打开下部区段检视门进行清扫。

(6)下部区段安装在地坑中的提升机,地坑应有排水孔,并保持畅通。

(7)本机在工作过程中发生故障应立即停止运转,予以消除。不得带病工作,禁止在运转时进行维修。

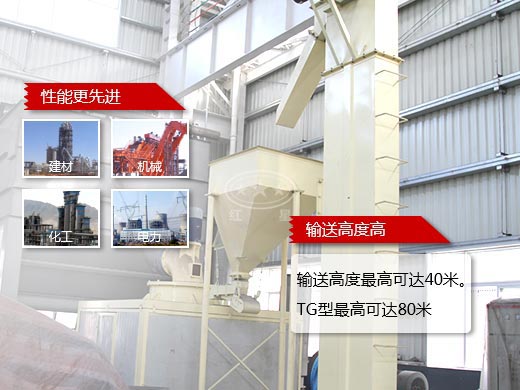

斗式提升机性能特点

斗式提升机性能特点

1、性能更先进。通过增加规格及料斗形式,提高料斗运行速度及输送量,加大提升高度,从而扩大使用范围,可以满足建材、机械、化工、电力、粮食、轻工业等部门多种物料的输送要求。

2、输送高度高。由于斗式提升机的牵引机构是环行链条,因此允许输送温度较高的材料(物料温度不超过250℃),一般输送高度高可达40米,TG型提升机设备高可达80米。

3、部件使用寿命长。斗式提升机环链采用低合金钢锻造,并经渗碳淬火处理,具有极高的抗拉强度和耐磨性能。

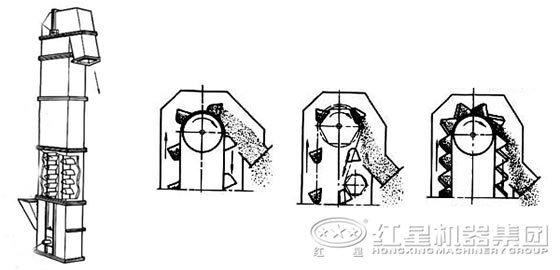

斗式提升机工作原理

斗式提升机工作原理

工作时,斗式提升机料斗把需要物料从下面的储藏室中舀起,随着输送带或链提升到顶部,绕过顶轮后向下翻转, 将物料倒入接受槽内。带传动的斗式提升机的传动带一般采用橡胶带,装在下或上面的传动滚筒和上下面的改向滚筒上。链传动的斗式提升机一般装有两条平行的传动链,上或下面有一对传动链轮,下或上面是一对改向链轮。斗式提升机一般都装有机壳,以防止斗式提升机中粉尘飞扬,减少环境污染。

斗式提升机技术参数

环链胶带提升机技术参数

规格最大提
升高度
(m)
输送量
(m³/h)
TH160型257-12
TH200型288-15
TH250型3010-25
TH300型3025-35
TH315型4030-40
TH400型4045-60
TH500型4065-80
TH630型40100-120
TH800型40130-150

钢丝胶带提升机技术参数

规格最大提
升高度
(m)
输送量
(m³/h)
TDG160型8034
TDG200型8045
TDG250型8071
TDG315型80101
TDG400型80158
TDG500型80218
TDG630型80345
TDG800型80491

板链提升机技术参数

规格最大提
升高度
(m)
最大提升量
(m³/h)
NE154016
NE305931
NE506260
NE10058110
NE15065170
NE20073220
NE30061320
NE40047420
NE50058500
