鄂破碎机规格型号及其参数详解

发布时间:2017-01-09 13:07:42 作者:游朵

更新时间: 2020-08-14 10:32:13

60S极速响应丨一对一参观接待

在线咨询 客服

鄂破碎机也称鄂式破碎机,鄂破,是工业破碎生产线中常用的一级破碎设备,其主要可用于矿石物料的初级破碎。由于当下市场鄂破碎机型号规格划分较多,不易于投资用户使用挑选,基于此,这里将是对鄂破碎机常见规格型号及其相关参数的的简要分析,意在于帮助预投资该鄂破碎机设备的用户们更好地投资选购

鄂破碎机

一、鄂破碎机规格型号表

这里就以鄂破碎机规格型号较为齐全的红星鄂破碎机厂家生产的设备为例,具体红星鄂破碎机规格型号表如下:

型号最大进
料粒度
(mm)
处理能力
(t/h)
PE-150×2501251-3
PE-200×3001802-6
PE-200×3501803-10
PE-250×4002105-20
PE-400×60034016-60
PE-500×75042540-110
PE-600×75050080-240
PE-600×90050050-160
PE-750×1060630110-320
PE-800×1060640130-330
PE-830×1060650150-336
PE-870×1060660190-336
PE-900×1060685230-390
PE-900×1200750220-450
PE-1000×1200850315-500
PE-1200×15001020400-800
PE-1500×18001200500-1000
PE-1600×210015001300-2200
PEX-150×7501208-25
PEX-250×75021013-35
PEX-250×100021016-52
PEX-250×120021020-61
PEX-300×130025016-105

红星作为一家大型鄂破碎机生产厂家,其生产的鄂破碎机大致可分为:粗鄂破碎机和细鄂破碎机这两大类,且不同类型下的鄂破碎机又可细分出很多不同规格型号的鄂破碎机设备,且这些不同规格型号下的鄂破碎机设备在进料口尺寸、可允许最大进料粒度以及排料口可调整范围 、处理能力等方面都存有一定的差异,所以建议用户在选购该鄂破碎机规格型号时,一定要着重看些这几项参数,不要误到不合适的型号。另外这里小编还需告诉大家的一点是:不同型号规格的鄂破碎机,其对应的鄂破碎机价格可是不一样的,型号越大,耗材越多,其价格自然就会越高,所以建议用户在选购该鄂破碎机设备型号时,一定要根据自身企业实际生产需求要进行合理选购,做到资金的合理运用,但其记住一点:一定要选择比自己实际生产需要略大一点的鄂破碎机型号,因为物料从开采到破碎之间变数(矿石物料的硬度改变等)谁也不能保证,所以为了企业经济利益的更大化,还是选择大一点的鄂破碎机规格型号才是明智的做法。

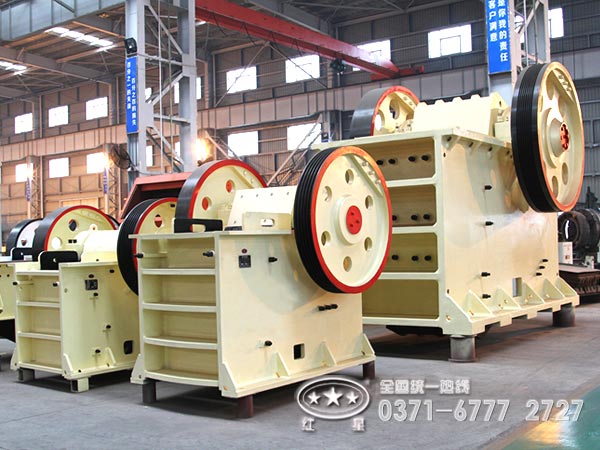

红星鄂破碎机

二、鄂破碎机参数详解

为了保证鄂破碎机运转过程的可靠性和使用效果的经济性,必须正确了解它的结构参数和工作参数,以下就来分别介绍鄂破碎机的主要参数:

1、给矿口宽度。给矿口宽度决定鄂破碎机最大给矿块度的大小,是选强鄂破碎机规格时非常重要的数据,也是机器的操作工人和采矿工人应该了解的数据,以免在生产中,由于块度太大的矿石进入破碎机,而影响正常生产。其中,鄂式破碎机的最大给矿块度是由破碎机啮住矿石的条件决定的。

2、啮角。啮角即为动鄂和定鄂之间的夹角。在破碎过程中,要求矿石与动鄂工作面之间能产生足够的摩擦力,以阻止矿石向上滑动或跳出给料口。鄂式破碎机的啮角一般在17°-24°之间选取。正确地选取啮角对提高破碎机的生产率和破碎效率有很大意义。增大啮角可增大破碎比,但同时生产率将减小;减小啮角可使破碎机的生产率增加,但破碎比将减小,所以,设计者在选择啮角时应全面衡量考虑。

3、偏心轴的转速。目前,在实际生产中,常用下述经验公式来确定偏心轴的转速n,其计算结果和实际采用的转速比较接近。当给料口宽度B<1200mm时,n=310-145B(r/min);当给料口宽度B≤1200mm时,n=160-42B(r/min)。

4、动鄂水平行程。动鄂水平行程对破碎机生产率影响较大,排料口水平行程小会降低生产率;但也不能太大,否则在排料口的物料由于过多而使破碎力急剧增加,致使机件过载损坏。

5、动鄂摆动行程。动鄂摆动行程是鄂式破碎机主要的结构参数。岩石是一弹性体,受压后产生变形,当变形足够大时,发生碎裂,同时,破碎机的机架、动鄂、推力板等零件在受力后也要变形。因此,动鄂必须有足够大的行程,才能保证正常的破碎作业。

6、推力板长度。当动鄂的摆动行程和偏心距确定以后,在选取推力板长度时,当曲柄偏心位置为较高时,两个推力板的内端点略低于两个外端点的连线,即推力板与连杆间的夹角近于90度。

7、偏心距与连杆长度的比值。在曲柄摇杆机构中,当曲柄作等速回转时,摇杆来回摆动的速度不同,具有急回运动的特性。连杆越短,比值越大,这种不对称现象就更明显。曲柄的转数是根据矿石在破碎腔中自由下落的时间而定的,连杆长度不宜过短。

8、破碎腔高度。在啮角一定的情况下,鄂破碎机破碎腔的高度由所要求的破碎比而定,通常,鄂破碎机破碎腔的高度是给矿口高度的2.25-2.5倍。

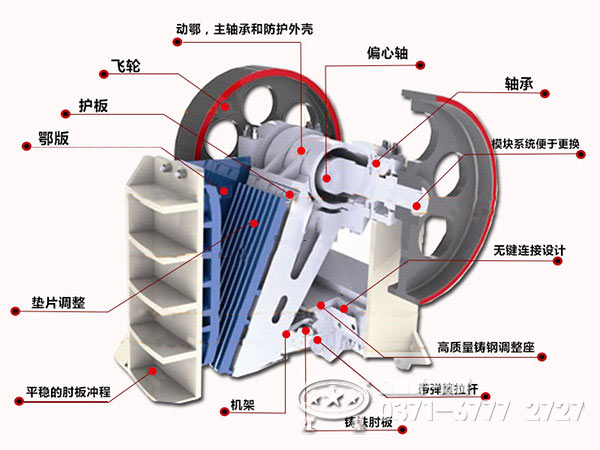

鄂破碎机结构

以上即为鄂破碎机规格型号及其参数的简要分析,希望对预投资该鄂破碎机设备的用户朋友们选购有所帮助。河南红星建厂30余年,作为一家专业的大型鄂破碎机直销厂家,其不仅能够为用户提供优质的鄂破碎机设备,同时还能够为用户量身定制专业的鄂破碎机生产线,如有意愿深入了解,红星鄂破碎机价格、应用等设备详情,欢迎随时在线咨询河南红星,这儿有专业的鄂破碎机销售经理实时在线为您详细解答。
