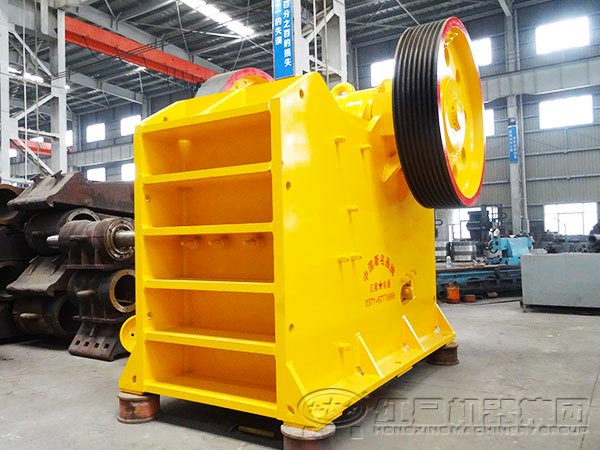

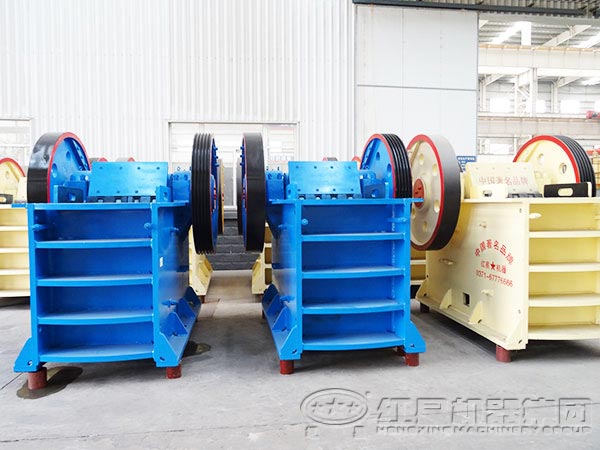

颚式破碎机动颚的结构设计

动颚是颚式破碎机的重要件之一，也是一个结构较复杂的部件。动颚是在支撑齿板并直接参与破碎物料的部件，承受有连杆经推力板传递过来的动力和物料破碎时的强大挤压力，其结构应坚固耐用，所以，颚式破碎机动颚的结构设计是十分重要的。

1、动颚结构的缺点

据统计国内大约有1000余家生产颚式破碎机的厂家，其中多数属乡镇企业，有些还是采用50年代从苏联引进的技术生产破碎机。有的破碎机动颚结构不尽合理，使动颚沉重而强度又较低，从而降低其使用寿命，浪费原材料。经长期运转，动颚在下部肘座偏上处，容易产生裂纹。

2、形状和尺寸

颚式破碎机的动颚结构形状和尺寸，主要取决于两个因素，一是动颚所受的作用力，二是动颚的制造工艺和外观。前者是保证动颚刚度和强度的根本的依据，在满足此要求的基础上动颚的质量越小越好，尤其是其回转中心离重心越近越好，同时还要考虑工艺性及外观等。红星重工根据对动颚的结构分析可知，在满足危险强度和刚度后，应尽量使动颚各截面应力值小。这样不仅能延长动颚使用寿命，还能减轻动颚重量。

3、纵向截面设计

动颚体纵向截面尺寸大致呈梯形，即上大下小但相差不能悬殊。因此设计动颚结构时，按着动颚受力与损坏实际情况，应适当减小动颚体上部截面尺寸，增大其下部截面尺寸。这样，既保证动颚强度和刚度要求，延长其使用寿命，又减轻动颚重量节省材料。

4、动颚头部设计

动颚的头部主要是借助装轴承部位传递动力，为了减轻质量可适当将两轴承之间壁厚减薄。动颚结构形式按其横截面积形状分三种：E形截面，反E形截面和箱型截面。同样的截面尺寸第二种比第一种形式强度增加。具体设计时，需综合考虑各种因素，选择更合适的截面形。
