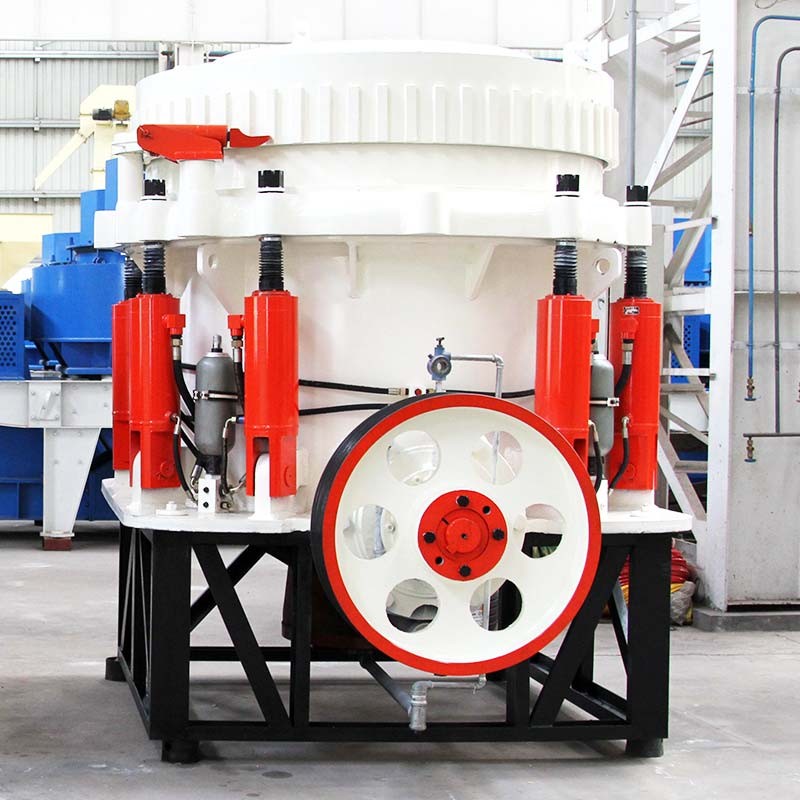

圆锥破碎机

圆锥破碎机

厂家直销丨发货迅速

在线咨询 客服

服务热线:0371-67772727

立即拨打

红星圆锥破碎机介绍

该系圆锥破碎机是在各类先进破碎设备的基础上吸收教训,总结经验而研发出的新一代破碎设备,它集各类破碎设备优势于一身,广泛适用于各种坚硬岩石、矿石、矿渣、耐火材料等物料的细破碎和超细破碎作业。

圆锥破碎机应用范围

圆锥破碎机应用范围

圆锥破碎机图片

我公司生产的圆锥破碎机目前主要有单缸圆锥破、多缸液压圆锥破、全液压圆锥破、复合型圆锥破四大系列(按照技术先进程度排列,靠前的技术更先进),这四款机型都可组合成当下流行的移动圆锥破碎机,可使用轮胎或者履带行走。它们在石料厂上可破碎坚硬石料,正面硬钢也能保持低损耗,使用非常节省成本。

圆锥破碎机车间

圆锥破碎机车间

圆锥破碎机现场

圆锥破碎机现场

单缸圆锥破碎机

单缸圆锥破碎机

专业定制     在线咨询

圆锥破碎机结构:

圆锥破碎机结构

圆锥破碎机结构

我公司生产的PY系列圆锥破碎机主要由:破碎腔、机架、上破碎壁(固定锥)、下破碎壁(动锥)、液力偶合器、润滑系统、平衡轮、动锥体、 偏心套、液压系统、控制系统等几部分组成。

圆锥破轧臼壁和机外壳

圆锥破轧臼壁和机外壳

圆锥破铜套

圆锥破铜套

圆锥破碎机性能特点:

圆锥破碎机性能优势

圆锥破碎机性能优势

圆锥破碎机类型和价格

我公司生产的圆锥破碎机按照出料粒度可划分为:粗碎圆锥破碎机、中碎圆锥破碎机和细碎圆锥破碎机三种;按照工作原理不同大体上可划分为: SC单缸圆锥破碎机、SC-C单缸圆锥破碎机、HP多缸液压圆锥式破碎机、GYS全液压圆锥式破碎机、移动圆锥破碎机等。欢迎广大新老客户根据需求来我厂咨询圆锥破碎机价格,考察参观各类圆锥破碎机。

由于我公司生产的圆锥破碎机种类繁多,生产能力大小不同(27-2181吨/时),因此价格不一。广大用户来我厂考察选购,可根据自己的实际需求挑选,从进料、出料、产能、成本控制等多方面综合比较,欢迎客户来我厂咨询具体型号圆锥破碎机价格。 在线咨询 获取报价

河南圆锥破碎机厂家:河南红星机器高新区檀香路8号。

红星圆锥破碎机打包好待发货

红星圆锥破碎机打包好待发货

圆锥破碎机工作原理:

圆锥破碎机工作时,电动机的旋转通过皮带轮或联轴器、 圆锥破碎机传动轴和圆锥破碎机圆锥部,在偏心套的迫动下绕一周固定点作旋摆运动,从而使破碎圆锥的破碎壁时而靠近又时而离开固装在调整套上的轧臼壁表面,使矿石在破碎腔内不断受到冲击,挤压和弯曲作用而实现矿石的破碎。电动机通过伞齿轮驱动偏心套转动,使破碎锥作旋摆运动。破碎锥时而靠近又时而离开固定锥,完成破碎和排料。支撑套与架体连接处靠弹簧压紧,当圆锥破碎机内落入金属块等不可破碎物体时,弹簧即产生压缩变形,排出异物,实现保险,防止机器损坏。

圆锥破碎机工作原理

圆锥破碎机工作原理

技术参数:

单缸圆锥破碎机
多缸液压圆锥破碎机
全液压圆锥破碎机
复合型圆锥破碎机
圆锥破碎机
轮胎圆锥破振动筛移动破碎站
履带Wotetrack圆锥破碎站

SC-S中碎系列单缸液压圆锥破碎机参数:

型号 腔型 最大进料尺寸
(mm)
生产能力
(t/h)
SC(S)100 C1 250 85-170
C2 200 70-130
SC(S)160 C1 360 125-345
C2 300 108-305
SC(S)250 C1 450 267-605
C2 400 225-515
SC(S)315 C1 560 349-1050
C2 500 318-892

SC细碎系列单缸液压圆锥破碎机技术参数:

型号 腔型  最大进料尺寸
(mm)
处理能力
(t/h)
SC100 F1 150 43-135
F2 90 43-118
F3 50 36-71
SC160 F1 200 69-215
F2 115 57-184
F3 75 63-126
SC250 F1 215 116-396
F2 140 97-328
F3 70 95-252
SC315 F1 275 177-662
F2 175 162-552
F3 85 195-401
SC560 F1 300 448-1512
F2 195 380-1373
F3 90 357-915
SC750 F1 370 394-2181
F2 300 342-2020
F3 230 267-1814
F4 120 248-1165
F5 85 185-1170
型号 最大给料
尺寸(mm)
处理能力
(t/h)
HPM200 178 160~250
132 145~250
110 120~250
100 108~210
76 81~210
60 72~210
HPM300 200 230~445
180 200~445
115 180~445
105 160~220
82 140~220
60 120~220
HPM400 280 270~630
170 243~630
130 210~630
115 162~370
90 126~370
68 104~370
HPM500 285 365~790
190 328~790
152 280~790
130 202~450
105 158~450
75 122~450
HPM800 326 616~1100
298 522~1100
238 380~1100
136 328~730
102 270~730
77 166~730
型号 最大给料
尺寸(mm)
处理能力
(t/h)
HXGYS 300 150 81~180
85 60~180
65 36~145
35 36~130
HXGYS 400 205 207~400
178 162~350
115 126~310
89 109~230
76 82~230
54 40~230
HXGYS 500 228 280~650
205 258~450
178 180~410
113 162~355
76 136~330
60 90~300
规格 最大给料
尺寸(mm)
处理能力
(t/h)
PSG 900 85 45-91
150 59-163
35 27-90
65 27-100
PSG 1300 115 109-181
178 132-253
205 172-349
54 36-163
76 82-163
89 109-227
规格 最大给料尺寸
(mm)
处理能力
(t/h)
Φ600 65 40
35 12-23
Φ900 115 50-90
60 20-65
50 15-50
Φ1200 145 110-168
100 42-135
50 18-105
Φ1750 215 180-360
185 80-210
85 60-180
Φ2200 300 420-700
230 130-410
100 80-200
型号 HX3S185GYS300 HX3S216GYS400 HX3S216HP300
运输长度(mm) 14500 15000 16000
运输宽度(mm) 3000 3000 4550
运输高度(mm) 4400 4500 4600
最大长度(mm) 17000 16000 17000
最大宽度(mm) 3400 3900 6900
最大高度(mm) 5800 6500 4700
重量(t) 34.5 49.5 41
轮胎配置 并装双轴 并装三轴 并装三轴
圆锥破 GYS300 GYS400 HP300
出料皮带机 B650×15M×2 B800×15M×2 B800×15M×2
返料皮带机 B650×14M B800×14M B800×16M
成品皮带机 B500×15M B800×6M B650×15M×2
振动筛之下 B800×7M B800×8M B800×9M
振动筛型号 3YK1854 3YK2160 3YK2160

型号 WT160SC和WT250SC

型号 WT160SC WT250SC
运输外形尺寸 长度 16800mm 19000mm
宽度 3500mm 3600mm
高度 3700mm 3800mm
重量 50t 60t
上料输送机 料斗容积 3m³ 3m³
装载高度 2600m 2600m
装载宽度 1900mm 1900mm
尺寸(宽×长) 1000×6300mm 1000×6300mm
破碎机 型号 SC160 HP400
进料口 75-360mm 75-450mm
最大进料口尺寸 360mm 450mm
最小排料口 8-25mm 8-35mm
主皮带机 尺寸(宽×长) 1000×9000mm 1000×11000mm
卸料高度 3100mm 3490mm
返料筛 卸料高度 4200mm 4400mm
型号 HX1536 HX1536
筛网规格 1500×3600mm 1500×3600mm
筛底皮带机 尺寸(宽×长) 1000×5600mm 1000×6500mm
卸料高度 3020mm 3020mm
筛头皮带机 尺寸(宽×长) 650×2100mm 650×2100mm
卸料高度 1370mm 1370mm
返料皮带机 尺寸(宽×长) 650×10000mm 650×10000mm
卸料高度 4200mm 4200mm
柴油发动机 功率 96kw 132kw
制造商 卡特帕金斯 卡特帕金斯
整机 功率 207.12kw 362.12kw
控制方式 有线/无线(选配) 有线/无线(选配)

型号 WT300HPM和WT400HPM

模型 WT300HPM WT400HPM
运输外形尺寸 长度 19000mm 19500mm
宽度 3900mm 3900mm
高度 3800mm 3800mm
重量 55t 65t
上料输送机 料斗容积 3m³ 3m³
装载高度 2600m 2800m
装载宽度 1900mm 1900mm
尺寸(宽×长) 1000×6300mm 1200×6500mm
破碎机 型号 HP300 HP400
进料口 60-200mm 68-280mm
最大进料口尺寸 200mm 280mm
最小排料口 8-45mm 8-51mm
主皮带机 尺寸(宽×长) 1000×10000mm 1000×11000mm
卸料高度 3490mm 3690mm
返料筛 卸料高度 4400mm 4400mm
型号 HX1536 HX1536
筛网规格 1500×3600mm 1500×3600mm
筛底皮带机 尺寸(宽×长) 1000×5600mm 1000×6500mm
卸料高度 3020mm 3300mm
筛头皮带机 尺寸(宽×长) 650×2100mm 650×2100mm
卸料高度 1370mm 1370mm
返料皮带机 尺寸(宽×长) 650×11000mm 650×11000mm
卸料高度 4400mm 4400mm
柴油发动机 功率 106kw 132kw
制造商 卡特帕金斯 卡特帕金斯
整机 功率 267.12kw 362.12kw
控制方式 有线/无线(选配) 有线/无线(选配)
