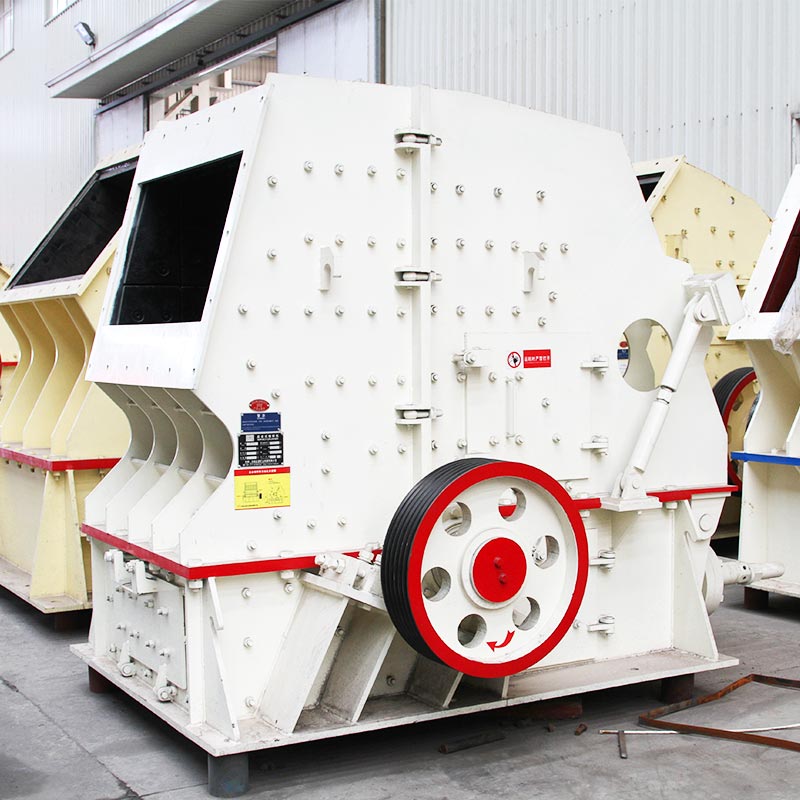

反击式破碎机介绍
反击式破碎机是继颚式破碎机、圆锥破碎机之后我公司生产的又一系列破碎设备,该系列破碎机宽大的进料口提高了生产效率,反击板与板锤间隙可调节有效控制了出料粒度,特殊的结构设计使得高铬板锤冲击力大,又抗冲击、抗磨损,这是其他破碎设备所不具备的。
反击式破碎机使用范围
反击式破碎机能处理边长300~800毫米以下,抗压强度不超过350兆帕的物料,具有破碎比大,破碎后物料呈立方体颗粒等优点,适用于破碎中硬物料,如石灰石、花岗岩、混凝土等物料的粗、中、细碎作业,广泛应用于各种矿石破碎、铁路、高速公路、能源、水泥、化工、建筑等行业。其排料粒度大小可以调节,破碎规格多样化,产品可保持连续粒级。

反击式破碎机可破碎抗压强度不超过350兆帕的各种石料物料,应用范围非常广泛
反击式破碎机图片

新型反击式破碎机应用现场,两两配合威力大

反击式破碎机与颚破配合横扫破碎石料

反击式破碎机家族齐上阵,征服大型砂石料场不在话下

移动反击式破碎机攻坚克难,掀起矿山移动风暴
专业定制 在线咨询
反击式破碎机技术优势
(1)反击式破碎机采用高铬板锤、耐磨反击衬板;特殊的齿式反击衬板;尤其适用于硬岩破碎、高效节能;产品形状呈立方体,排料粒度大小可调,简化破碎流程。
(2)高铬板锤,抗冲击、抗磨损、冲击力大;
(3)反击板与板锤间隙能方便调节,有效控制出料粒度,颗粒形状好;
(4)反击式破碎机进料口大、破碎腔高、适应物料硬度高,块度大、产品石粉少;
(5)破碎功能全、生产率高、机件磨耗小、综合效益高。
(6)反击式破碎机无键连接,检修方便,经济可靠;
(7) 反击式破碎机结构紧凑、机器刚性强、转子具有大的转动惯量;

反击式破碎机性能优、成品质量好、耐磨耐用
反击式破碎机工作原理
反击式破碎机是利用冲击能来破碎物料的,在电动机的带动下,利用高速旋转的转子上的板锤,对送入破碎机腔的物料进行高速冲击破碎,后又被抛向反击装置上再次破碎,然后又从反击衬板上弹回到板锤作用区重新破碎,此过程重复进行。物料依次经过三个反击腔进行重复破碎,直到物料被破碎至所需粒度,然后从排矿口排出。

反击式破碎机模拟实际工作动态动图
物料直接落入高速旋转的转盘,在高速离心力的作用下,与另一部分以伞型方式分流在转盘四周的飞石产生高速碰撞与高密度的粉碎,物料在互相撞击后,又会在转盘和机壳之间形成涡流运动而造成多次的互相打击、粉碎。直到物料的粒度小于反击板与打击板之间的间隙时即可被卸出。
技术参数:
HX系列反击式破碎机
CI系列反击式破碎机
HD德版反击式破碎机
反击式破碎机
轮胎反击破振动筛移动破碎站
履带Wotetrack反击式破碎站
HX系列反击破 二级反击破(细破)
型号 |
最大给料粒度(mm) |
电机功率(kw) |
处理能力
(t/h) |
HX100S |
300 |
160 |
60-210 |
HX120S |
350 |
200 |
80-300 |
HX140S |
350 |
400 |
150-700 |
HX系列反击破 初级反击破(粗破)适用于建筑垃圾破碎
型号 |
最大给料粒度(mm) |
电机功率(kw) |
处理能力
(t/h) |
HX100P |
600 |
160 |
60-210 |
HX120P |
900 |
200 |
80-400 |
HX140P |
1000 |
315 |
200-700 |
二级和三级反击破碎机参数
型号 |
最大给料粒度
(mm) |
生产能力
(t/h) |
CI1110 |
250 |
60-210 |
CI1213 |
300 |
80-280 |
CI1315 |
300 |
100-350 |
CI1520 |
350 |
200-600 |
初级反击破碎机参数
型号 |
最大给料粒度
(mm) |
生产能力
(t/h) |
CI1313 |
600 |
100-480 |
CI1415 |
600 |
120-600 |
CI1620 |
800 |
220-900 |
CI2023 |
800 |
200-2000 |
转子尺寸
(mm) |
最大进料粒度
(mm) |
处理能力
(t/h) |
-150MPa |
-350MPa |
Φ1040×1000 |
400 |
200 |
90-190 |
Φ1300×1500 |
700 |
300 |
180~280 |
Φ1500×2000 |
1000 |
400 |
350~500 |
Φ1650×2500 |
1300 |
500 |
500~670 |
规格
(mm) |
进料口尺寸
(mm) |
最大进料粒度
(mm) |
处理能力
(t/h) |
Φ1000×700 |
400×730 |
300 |
30-70 |
Φ1000×1050 |
400×1080 |
350 |
50-90 |
Φ1250×1050 |
400×1080 |
350 |
70-130 |
Φ1250×1400 |
400×1430 |
350 |
80-180 |
Φ1320×1500 |
860×1520 |
500 |
100-280 |
Φ1300×2000 |
993×20000 |
500 |
140-380 |
Φ1500×2000 |
830×2040 |
700 |
200-550 |
Φ1800×2000 |
1260×2040 |
800 |
300-800 |
型号 HX3S184F210 和 HX3S185F214 和 HX3S216F315
型号 |
HX3S184F210 |
HX3S185F214 |
HX3S216F315 |
运输长度(mm) |
14600 |
15000 |
16000 |
运输宽度(mm) |
2800 |
2900 |
3100 |
运输高度(mm) |
4400 |
4400 |
4550 |
最大长度(mm) |
16000 |
16000 |
17000 |
最大宽度(mm) |
3800 |
3900 |
4600 |
最大高度(mm) |
6500 |
6500 |
6900 |
重量(t) |
35 |
41.5 |
54 |
轮胎配置 |
并装双轴 |
并装双轴 |
并装三轴 |
破碎机型号 |
PF1210 |
PF1214 |
PF1315 |
最大进料输送机 |
B650×15M×2 |
B800×15M×2 |
B1000×15M×2 |
返料皮带机 |
B650×14M |
B800×14M |
B1000×16M |
成品皮带机 |
B500×15M×2 |
B500×15M×2 |
B650×15M×2 |
振动筛之下 |
B800×7.5M |
B800×7.5M |
B1000×9M |
振动筛型号 |
3YZS1848 |
3YZS1854 |
3YZS2160 |
型号 HX3S184HD1110 和 HX3S216HD1315
型号 |
HX3S184HD1110 |
HX3S216HD1315 |
运输长度(mm) |
16000 |
16000 |
运输宽度(mm) |
3100 |
3100 |
运输高度(mm) |
4400 |
4550 |
最大长度(mm) |
16500 |
17000 |
最大宽度(mm) |
3900 |
4600 |
最大高度(mm) |
6800 |
6900 |
重量(t) |
42 |
48.5 |
轮胎配置 |
并装三轴 |
并装三轴 |
破碎机型号 |
HD1110 |
HD1315 |
最大进料输送机 |
B800×15M×2 |
B1000×15M×2 |
返料皮带机 |
B800×16M |
B1000×16M |
成品皮带机 |
B500×15M×2 |
B650×15M×2 |
振动筛之下 |
B800×8M |
B1000×9M |
振动筛型号 |
3YZS1848 |
3YZS2160 |
型号 WT110和WT110S
型号 |
WT110 |
WT110S |
运输外形尺寸 |
长度 |
14000mm |
17000mm |
宽度 |
3000mm |
3200mm |
高度 |
3600mm |
3600mm |
重量 |
40t |
45t |
给料机 |
料斗容积 |
3m³ |
5m³ |
装载高度 |
3900mm |
4000mm |
预选筛 |
功率 |
5.2kw |
6.12kw |
筛网规格 |
1040×924mm |
1040×924mm |
破碎机 |
型号 |
CI1110M |
CI1315M |
进料口 |
1020×860mm |
1020×860mm |
最大进料尺寸 |
400mm |
400mm |
底盘给料机 |
料斗容积 |
0.8m³ |
1.5m³ |
功率 |
5.2kw |
5.2kw |
出土皮带机 |
尺寸(宽×长) |
650×3500mm |
650×3500mm |
卸料高度 |
2200mm |
2200mm |
主皮带机 |
尺寸(宽×长) |
1000×8500mm |
1200×11000mm |
卸料高度 |
3300mm |
3300mm |
返料筛 |
功率 |
○ |
○ |
筛网规格 |
○ |
1500×3600 |
筛底皮带机 |
尺寸(宽×长) |
○ |
○ |
卸料高度 |
○ |
2900mm |
转接皮带机 |
尺寸(宽×长) |
○ |
○ |
卸料高度 |
○ |
1400mm |
返料皮带机 |
尺寸(宽×长) |
○ |
○ |
卸料高度 |
○ |
4200mm |
除铁器 |
型号 |
RCYQ-10 |
RCYQ-10 |
柴油发动机 |
功率 |
96kw |
132kw |
制造商 |
卡特帕金斯 |
卡特帕金斯 |
整机 |
总功率 |
253kw |
366kw |
控制方式 |
有线/无线(选配) |
有线/无线(选配) |
型号 WT1213和WT1213S
型号 |
WT1213 |
WT1213S |
运输外形尺寸 |
长度 |
15500mm |
17000mm |
宽度 |
3200mm |
3600mm |
高度 |
3800mm |
3800mm |
重量 |
53t |
60t |
给料机 |
料斗容积 |
5m³ |
5m³ |
装载高度 |
3900mm |
4100mm |
预选筛 |
功率 |
6.12kw |
6.12kw |
筛网规格 |
1140×924mm |
1140×924mm |
破碎机 |
型号 |
CI1213M |
CI1315M |
进料口 |
1320×900mm |
1320×900mm |
最大进料尺寸 |
500mm |
500mm |
底盘给料机 |
料斗容积 |
1m³ |
1.5m³ |
功率 |
5.2kw |
5.2kw |
出土皮带机 |
尺寸(宽×长) |
650×3500mm |
650×3500mm |
卸料高度 |
2200mm |
2200mm |
主皮带机 |
尺寸(宽×长) |
1000×9900mm |
1200×11000mm |
卸料高度 |
3500mm |
3500mm |
返料筛 |
功率 |
○ |
○ |
筛网规格 |
○ |
1500×4200 |
筛底皮带机 |
尺寸(宽×长) |
○ |
○ |
卸料高度 |
○ |
3000mm |
转接皮带机 |
尺寸(宽×长) |
○ |
○ |
卸料高度 |
○ |
1400mm |
返料皮带机 |
尺寸(宽×长) |
○ |
○ |
卸料高度 |
○ |
4500mm |
除铁器 |
型号 |
RCYQ-10 |
RCYQ-10 |
柴油发动机 |
功率 |
106kw |
132kw |
制造商 |
卡特帕金斯 |
卡特帕金斯 |
整机 |
总功率 |
304kw |
366kw |
控制方式 |
有线/无线(选配) |
有线/无线(选配) |
型号 WT1315
型号 |
WT1315 |
运输外形尺寸 |
长度 |
17000mm |
宽度 |
3200mm |
高度 |
3800mm |
重量 |
65t |
给料机 |
料斗容积 |
5m³ |
装载高度 |
4000mm |
预选筛 |
功率 |
6.12kw |
筛网规格 |
1240×930mm |
破碎机 |
型号 |
CI1315M |
进料口 |
1540×900mm |
最大进料尺寸 |
600mm |
底盘给料机 |
料斗容积 |
1.5m³ |
功率 |
6.12kw |
出土皮带机 |
尺寸(宽×长) |
650×3500mm |
卸料高度 |
2400mm |
主皮带机 |
尺寸(宽×长) |
1200×11000mm |
卸料高度 |
3800mm |
返料筛 |
功率 |
○ |
筛网规格 |
○ |
筛底皮带机 |
尺寸(宽×长) |
○ |
卸料高度 |
○ |
转接皮带机 |
尺寸(宽×长) |
○ |
卸料高度 |
○ |
返料皮带机 |
尺寸(宽×长) |
○ |
卸料高度 |
○ |
除铁器 |
型号 |
RCYQ-10 |
柴油发动机 |
功率 |
132kw |
制造商 |
卡特帕金斯 |
整机 |
总功率 |
366kw |
控制方式 |
有线/无线(选配) |
反击式破碎机厂家

客户参观反击式破碎机生产厂区
河南红星是河南较大的一家反击式破碎机厂家之一,我公司生产的反击破已经出口到土耳其,越南等国家和地区,欢迎新老客户来我厂咨询反击破碎机价格。在线获取报价
