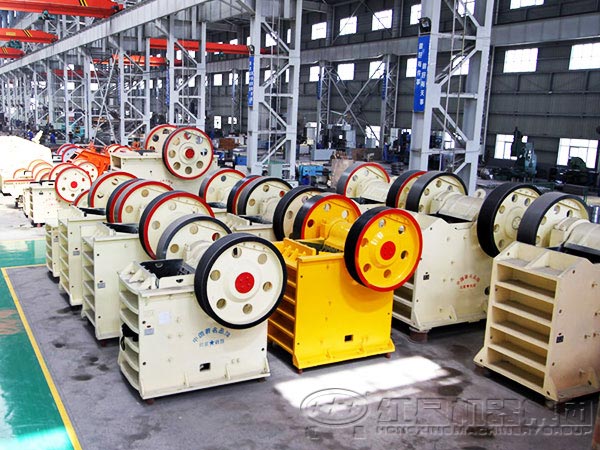

介绍颚式破碎机的肘板

肘板是经过精确计算的铸铁件。它不只是传力构件，而且也是破碎机的保险零件。当破碎机中落入不能破碎的物料而使机器超过平常负荷时，肘板就立即折断，破碎机停止工作，从而避免整个机器的损坏，本文从工作内容、作用、受力分析等四方面工作来介绍颚式破碎机的肘板。

1、肘板的工作内容

破碎机工作的时候 ，电动机通过三角皮带带动主轴转动，使连杆上下运动。当连杆上升时，前肘板和后肘板之间夹角变大，从而推动动颚板向固定颚板靠近，与此同时压碎物料，当连杆下行时，前肘板和后肘板之间夹角变小，动颚板在拉紧弹簧作用下离开固定颚板，此时被压碎的物料从破碎腔排出。随电动机连续转动而破碎机绕固定心轴作周期性摆动，进而压碎物料。

2、肘板的作用

颚式破碎机后肘板有两个作用：一是当非破碎物进入破碎腔时，肘板可先行折断，从而保护机器其他零部件，它是破碎机的保险件；二是更换不同长度肘板，可调整排矿口大小。因此，肘板既是易损件又是保险件。

3、肘板受力分析

在正常的工作中，如果肘板与肘板座之间润滑不好，可导致肘板板头与肘板座的磨损很快，使用寿命降低。此时，肘板头和肘板座之间传递很大的挤压力，并承受冲击载荷。当破碎机落入非破碎物时，为了防止机器重要零部件破坏，通常是用肘板作为保险件，在设计时，红星重工一般会特意提高肘板的作用应力或削弱它的断面，以便超载时破坏，借以达到保险目的。但是由于设计时很难准确计算破碎力。有时超载它未被破坏，有时未超载时它反而破坏了。
