从三方面分析颚式破碎机的肘板

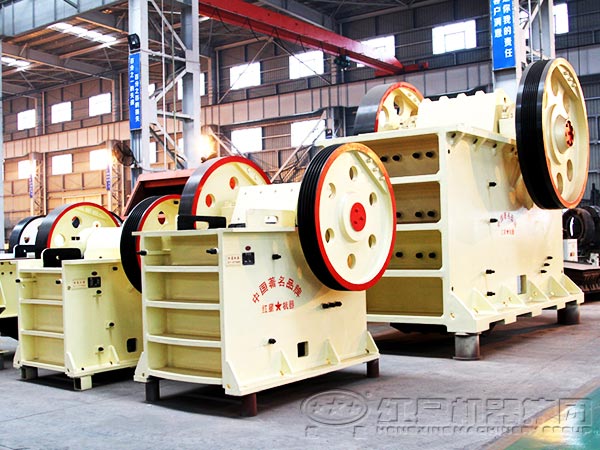

颚式破碎机肘板是经过精确计算的铸铁件，用于调整排料口大小，以及补偿颚板、肘板和肘板垫之间磨损的机构。它不只是传力构件，而且也是破碎机的保险零件，本文主要从作用、设计及类型三方面来介绍颚式破碎机的肘板。

1、肘板的作用

颚式破碎机的肘板是结构较为简单的零件，但其作用却非常的重要。通常有三个作用；一是传递动力，其传递的动力有时甚至比破碎力还大；二是起保险件作用，当破碎腔落入非破碎物料时，肘板先行断裂破坏，从而保护机器其它零件不发生破坏；三是调整排料口大小。

2、肘板的设计

在机器工作时，肘板与其支承的衬板间不能得到很好的润滑，加上粉尘落入，所以肘板与其衬垫之间实际上一种干摩擦和磨粒磨损状态。这样，对肘板的高负荷压力，导致肘板与肘板垫很快磨损，使用寿命很低。因此肘板的结构设计要考虑该机件的重要作用也要考虑其工作环境。

3、肘板的类型

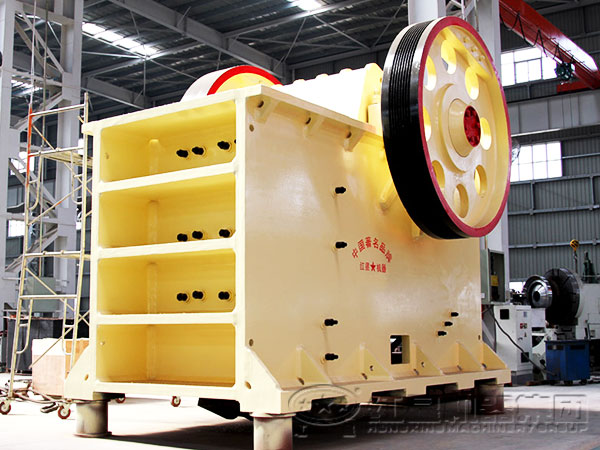

按肘头与肘垫的连接型式，可分为滚动型与滑动型两种。肘板与衬垫之间传递很大的挤压力，并受周期性冲击载荷。在反复冲击挤压作用下磨损较快，特别是滑动型更为严重。红星重工为提高传动效率，减少磨损，延长其使用寿命，使肘板头为圆柱面，衬垫为平面。由于肘板的两端肘头表面为同一圆柱表面，所以当肘板两端的衬垫表面相互平行时，肘板受力将沿肘板圆柱面的同一直径、并与衬垫表面的垂直方向传递。在机器运转过程中，动颚的摆动角很小，使得肘板两端支撑的肘垫表面的夹角很小，所以在机器运转过程中，肘板与其肘垫之间可以保持纯滚动。
